Chariot porte-palan à poussée (M-TROLLEY) 500–5 000 kg
Prix
À partir de 70,00 EUR
Sélectionner la configuration
Choisissez les valeurs des attributs pour déterminer la variante, le SKU et le prix exacts.
Choisissez tous les attributs pour verrouiller une variante.
Disponible — expédition sous 1 à 2 jours ouvrés
Estimation de la livraison
Ce produit
—
Poids
—
Emballage
—
Votre panier
—
Sélectionnez votre pays de livraison pour obtenir une estimation instantanée des frais de transport.
Catégories :
Palans manuels sur chariot porte-palan
Étiquettes :
Palans manuels à chaîne,
Chariots porte-palan
Tarification dégressive — économisez jusqu’à 12%
La remise est calculée automatiquement sur le sous-total du panier.
| Quantité | Remise |
|---|---|
| 1 unité | — |
| 2 | −3% |
| 3–4 | −5% |
| 5–9 | −8% |
| 10+ | −12% |
+3% de remise groupée lorsque cette commande combine des articles d’au moins deux catégories de produits (p. ex. un palan + une potence de levage). Avec la tarification dégressive, les économies totales peuvent atteindre 15%.
Besoin d’une offre personnalisée ?
Envoyez-nous vos besoins via le formulaire de devis — ce produit sera prérempli et vous pourrez ajouter d’autres articles à la même demande.
Chariot porte-palan à poussée — point de suspension mobile pour palans à chaîne et autres palans sur poutres porteuses en I, avec une charge maximale d'utilisation (CMU) de 500 à 5 000 kg. Plage standard de largeurs d'aile de 55 à 220 mm selon la capacité. Le chariot est déplacé manuellement le long de la poutre et dispose d'un mécanisme de réglage de l'écartement des galets qui centre le palan sur l'aile.
Caractéristiques principales
- Modèle à poussée — déplacement manuel le long de la poutre, sans chaîne de manœuvre
- Point de suspension pour palans, compatible avec une large gamme de poutres en I (INP, IPE et IPB)
- Le mécanisme de réglage de l'écartement des galets centre le palan sur l'aile
- Galets sur roulements assurant un excellent roulement ; adaptés aux surfaces de roulement présentant une pente maximale de 20 %
- Charge maximale d'utilisation (CMU) : 500 à 5 000 kg
- Conforme à la directive Machines 2006/42/CE et fabriqué conformément à la norme harmonisée EN 13155
- Marquage comprenant l'identification du fabricant, le marquage CE, la capacité, le numéro de fabrication et l'année de production
Aperçu technique
- Modèle / SKU : M-TROLLEY
- Famille de produits : chariots manuels porte-palans
- Capacité de charge : 500 kg, 1 000 kg, 2 000 kg, 3 000 kg, 5 000 kg
- Plage de largeurs d'aile : 55–220 mm
Ajoutez le produit à la liste de demande de devis afin d'obtenir les conditions de livraison et les configurations adaptées à vos besoins.
Spécifications
| Code | CMU [kg] | Largeur d'aile M [mm] | A [mm] | B [mm] | C [mm] | D [mm] | G [mm] | H [mm] | S [mm] | Masse [kg] |
|---|---|---|---|---|---|---|---|---|---|---|
| M-TROLLEY-500 | 500 | 55–220 | 285 | 198 | 158 | 25 | 30 | 74 | 32 | 5 |
| M-TROLLEY-1000 | 1 000 | 58–220 | 300 | 238 | 183 | 30 | 36 | 95 | 36 | 8,8 |
| M-TROLLEY-2000 | 2 000 | 66–220 | 300 | 277 | 208 | 35 | 48 | 106 | 38 | 14 |
| M-TROLLEY-3000 | 3 000 | 74–220 | 328 | 324 | 249 | 46 | 58 | 121 | 40 | 23 |
| M-TROLLEY-5000 | 5 000 | 90–220 | 354 | 373 | 297 | 50 | 58 | 136 | 40 | 40 |

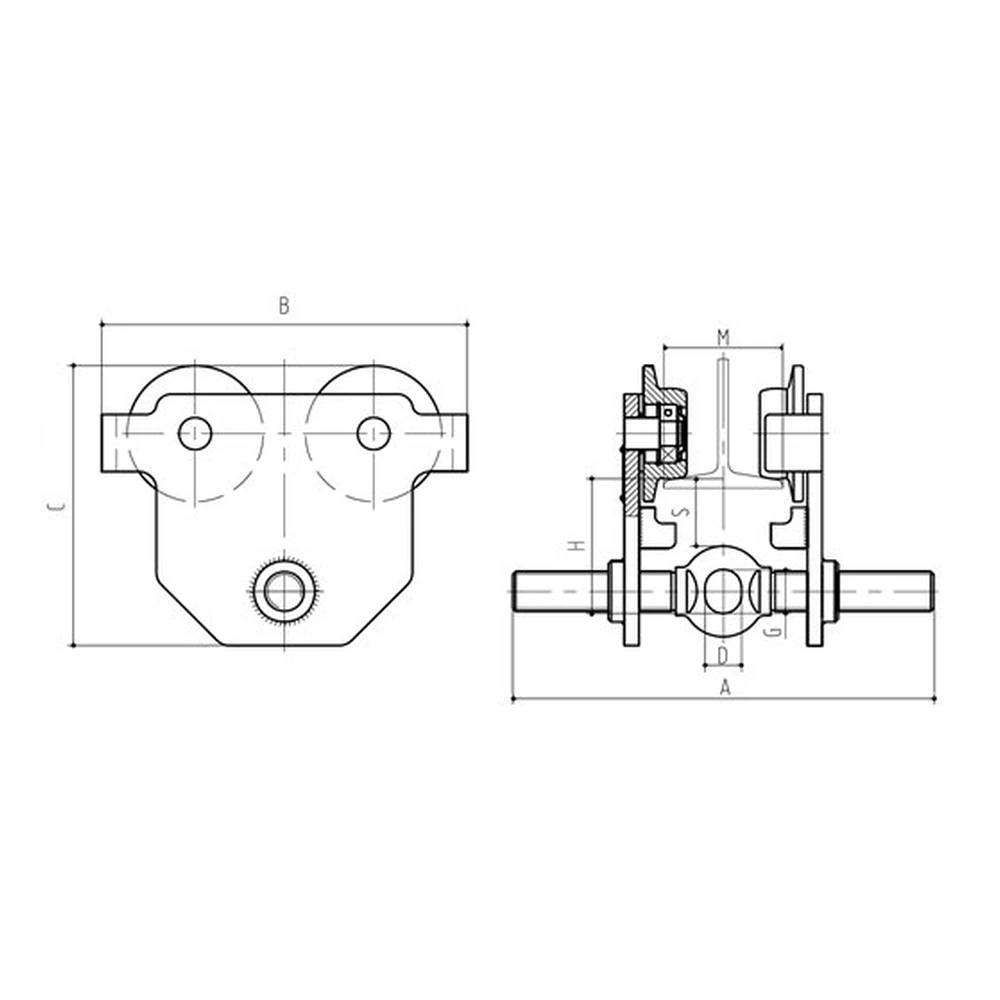

Dimensions A, B, C, D, G, H et S selon le plan dimensionnel ; M correspond à la largeur d'aile de poutre recommandée.
À quoi sert ce produit
- Palan manuel à chaîne avec chariot porte-palan à poussée intégré pour le déplacement manuel le long d’une poutre.
- Monorails et ponts roulants légers sans motorisation.
Ce modèle
Chariot intégré : vérifier la largeur de l’aile de la poutre. Options de capacité : 500 kg, 1000 kg, 2000 kg, 3000 kg, 5000 kg.
Points à vérifier avant de choisir
- Compatibilité de la largeur d’aile de la poutre avec le chariot
- CMU et hauteur de levée
- Déplacement par poussée ou par chaîne de manœuvre
Ne convient pas pour
- Longues distances de déplacement ou charges lourdes — utiliser un chariot porte-palan électrique
Avant de commander Vérification technique — nous validons avec vous certains paramètres ainsi que la compatibilité avant la commande.
Pour valider la configuration appropriée, nous vous demanderons :
- Profil de la poutre (IPE/HEA/HEB ou dimensions exactes), largeur et épaisseur de l'aile ; CMU ; à poussée ou à chaîne de manœuvre ; longueur de la chaîne de manœuvre ; trajectoire du crochet ; rayon de courbure ? Erreur la plus courante : commander sans vérifier la largeur et la forme de l'aile. La capacité de la poutre doit également être suffisante.
Erreurs courantes à éviter
- Commander sans vérifier la largeur et la forme de l'aile est l'erreur la plus courante ; la capacité propre de la poutre doit être suffisante.
Informations utiles à préparer : Désignation IPE/HEA/HEB ou dimensions exactes · Masse · Photo de la poutre · Course du crochet
Attributs
| capacité de charge | 500 kg, 1000 kg, 2000 kg, 3000 kg, 5000 kg |
|---|---|
| Marque | DELACCO |
| Conformité | Norme harmonisée: EN 13155, Directive Machines: 2006/42/EC |
| Type de bride | Bride standard |
| Code | CMU [kg] | Largeur d’aile M [mm] | A [mm] | B [mm] | C [mm] | D [mm] | G [mm] | H [mm] | S [mm] | Masse [kg] |
|---|---|---|---|---|---|---|---|---|---|---|
| M-TROLLEY-500 | 500 | 55–220 | 285 | 198 | 158 | 25 | 30 | 74 | 32 | 5 |
| M-TROLLEY-1000 | 1,000 | 58–220 | 300 | 238 | 183 | 30 | 36 | 95 | 36 | 8.8 |
| M-TROLLEY-2000 | 2,000 | 66–220 | 300 | 277 | 208 | 35 | 48 | 106 | 38 | 14 |
| M-TROLLEY-3000 | 3,000 | 74–220 | 328 | 324 | 249 | 46 | 58 | 121 | 40 | 23 |
| M-TROLLEY-5000 | 5,000 | 90–220 | 354 | 373 | 297 | 50 | 58 | 136 | 40 | 40 |
Dimensions A, B, C, D, G, H et S selon le plan dimensionnel ; M correspond à la largeur d’aile de poutre recommandée.
