Chariot porte-palan à chaîne de manœuvre pour poutre à large semelle (MGW-TROLLEY) 1 000–5 000 kg
Prix
À partir de 150,00 EUR
Sélectionner la configuration
Choisissez les valeurs des attributs pour déterminer la variante, le SKU et le prix exacts.
Choisissez tous les attributs pour verrouiller une variante.
Disponible — expédition sous 1 à 2 jours ouvrés
Estimation de la livraison
Ce produit
—
Poids
—
Emballage
—
Votre panier
—
Sélectionnez votre pays de livraison pour obtenir une estimation instantanée des frais de transport.
Catégories :
Palans manuels sur chariot porte-palan
Étiquettes :
Palans manuels à chaîne,
Chariots porte-palan
Tarification dégressive — économisez jusqu’à 12%
La remise est calculée automatiquement sur le sous-total du panier.
| Quantité | Remise |
|---|---|
| 1 unité | — |
| 2 | −3% |
| 3–4 | −5% |
| 5–9 | −8% |
| 10+ | −12% |
+3% de remise groupée lorsque cette commande combine des articles d’au moins deux catégories de produits (p. ex. un palan + une potence de levage). Avec la tarification dégressive, les économies totales peuvent atteindre 15%.
Besoin d’une offre personnalisée ?
Envoyez-nous vos besoins via le formulaire de devis — ce produit sera prérempli et vous pourrez ajouter d’autres articles à la même demande.
Chariot porte-palan à chaîne de manœuvre, version pour poutre à large semelle — point de suspension mobile déplacé le long de la poutre en tirant sur la chaîne de manœuvre, par l’intermédiaire d’un mécanisme à engrenages, pour un positionnement précis et maîtrisé sur des poutres en I à large semelle. Charges maximales d’utilisation (CMU) de 1 000 à 5 000 kg, pour des largeurs de semelle de 160 à 305 mm. Chaîne de manœuvre standard de 2,5 m, extensible sur demande.
Caractéristiques principales
- Déplacement par chaîne de manœuvre au moyen d’un mécanisme à engrenages — positionnement précis et maîtrisé des charges lourdes
- Chaîne de manœuvre standard de 2,5 m, extensible sur demande
- Point de suspension pour palans, compatible avec une large gamme de poutres en I (INP, IPE et IPB)
- Le mécanisme de réglage de l’écartement des galets centre le palan sur la semelle
- Galets montés sur roulements pour une excellente qualité de roulement, adaptés aux surfaces de roulement présentant une inclinaison maximale de 20 %
- Charge maximale d’utilisation (CMU) : 1 000–5 000 kg
- Conforme à la directive Machines 2006/42/CE et fabriqué selon la norme harmonisée EN 13155
- Marquage comprenant l’identification du fabricant, le marquage CE, la capacité, le numéro de fabrication et l’année de production
Aperçu technique
- Modèle / SKU : MGW-TROLLEY
- Famille de produits : Chariots porte-palans manuels
- Capacité de charge : 1 000 kg, 2 000 kg, 3 000 kg, 5 000 kg
- Plage de largeur de semelle : 160–305 mm
- Longueur de la chaîne de manœuvre : 2,5 m en standard, jusqu’à 10 m (extensible sur demande)
Ajoutez le produit à la liste de demande de devis afin d’obtenir les conditions de livraison et les configurations adaptées à vos besoins.
Caractéristiques techniques
| Code | CMU [kg] | Largeur de semelle M [mm] | A [mm] | B [mm] | C [mm] | D [mm] | F [mm] | G [mm] | H [mm] | S [mm] | Masse [kg] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MGW-TROLLEY-1000 | 1 000 | 160–305 | 388 | 238 | 183 | 30 | 3 | 36 | 95 | 43 | 13 |
| MGW-TROLLEY-2000 | 2 000 | 160–305 | 400 | 277 | 208 | 35 | 3 | 48 | 106 | 38 | 19 |
| MGW-TROLLEY-3000 | 3 000 | 160–305 | 415 | 324 | 249 | 46 | 3 | 58 | 121 | 40 | 29 |
| MGW-TROLLEY-5000 | 5 000 | 160–305 | 432 | 373 | 297 | 50 | 3 | 65 | 136 | 42 | 46 |

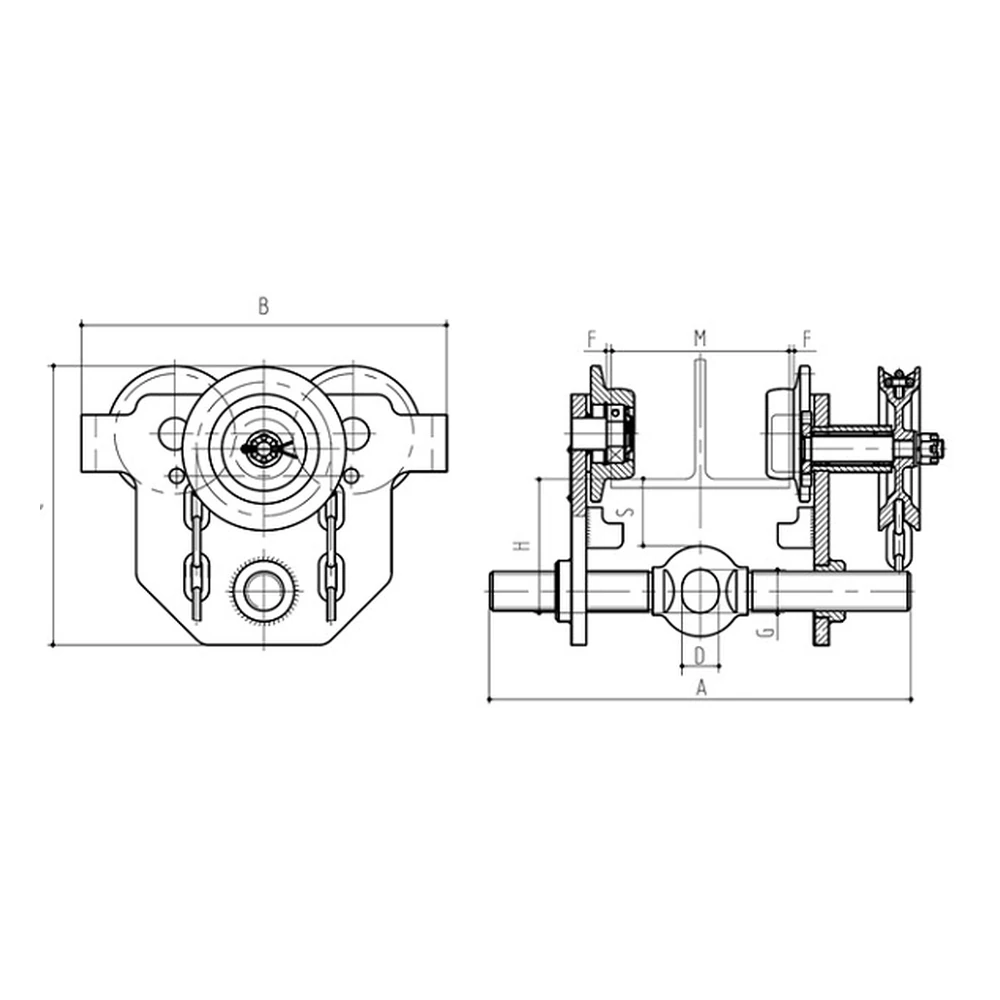

Chaîne de manœuvre standard de 2,5 m, extensible sur demande. La masse indiquée correspond à la chaîne standard de 2,5 m. Les dimensions A, B, C, D, F, G, H et S correspondent au plan dimensionnel ; M désigne la largeur recommandée de la semelle de poutre.
À quoi sert ce produit
- Palan manuel à chaîne avec chariot porte-palan à poussée intégré pour le déplacement manuel le long d’une poutre.
- Monorails et ponts roulants légers sans motorisation.
Ce modèle
Chariot intégré : vérifier la largeur de l’aile de la poutre. Options de capacité : 1000 kg, 2000 kg, 3000 kg, 5000 kg.
Points à vérifier avant de choisir
- Compatibilité de la largeur d’aile de la poutre avec le chariot
- CMU et hauteur de levée
- Déplacement par poussée ou par chaîne de manœuvre
Ne convient pas pour
- Longues distances de déplacement ou charges lourdes — utiliser un chariot porte-palan électrique
Avant de commander Vérification technique — nous validons avec vous certains paramètres ainsi que la compatibilité avant la commande.
Pour valider la configuration appropriée, nous vous demanderons :
- Profil de la poutre (IPE/HEA/HEB ou dimensions exactes), largeur et épaisseur de l'aile ; CMU ; à poussée ou à chaîne de manœuvre ; longueur de la chaîne de manœuvre ; trajectoire du crochet ; rayon de courbure ? Erreur la plus courante : commander sans vérifier la largeur et la forme de l'aile. La capacité de la poutre doit également être suffisante.
Erreurs courantes à éviter
- Commander sans vérifier la largeur et la forme de l'aile est l'erreur la plus courante ; la capacité propre de la poutre doit être suffisante.
Informations utiles à préparer : Désignation IPE/HEA/HEB ou dimensions exactes · Masse · Photo de la poutre · Course du crochet
Attributs
| capacité de charge | 1000 kg, 2000 kg, 3000 kg, 5000 kg |
|---|---|
| Longueur de la chaîne de manœuvre | 2.5 m, 3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 9 m, 10 m |
| Marque | DELACCO |
| Conformité | Norme harmonisée: EN 13155, Directive Machines: 2006/42/EC |
| Type de bride | Bride large |
| Chaîne standard M | 2.5 |
| Code | CMU [kg] | Largeur d’aile M [mm] | A [mm] | B [mm] | C [mm] | D [mm] | F [mm] | G [mm] | H [mm] | S [mm] | Masse [kg] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MGW-TROLLEY-1000 | 1,000 | 160–305 | 388 | 238 | 183 | 30 | 3 | 36 | 95 | 43 | 13 |
| MGW-TROLLEY-2000 | 2,000 | 160–305 | 400 | 277 | 208 | 35 | 3 | 48 | 106 | 38 | 19 |
| MGW-TROLLEY-3000 | 3,000 | 160–305 | 415 | 324 | 249 | 46 | 3 | 58 | 121 | 40 | 29 |
| MGW-TROLLEY-5000 | 5,000 | 160–305 | 432 | 373 | 297 | 50 | 3 | 65 | 136 | 42 | 46 |
Chaîne de manœuvre standard de 2.5 m (extensible sur demande). La masse est indiquée pour la chaîne standard de 2.5 m. Les dimensions A, B, C, D, F, G, H et S sont conformes au plan coté ; M correspond à la largeur d’aile de poutre recommandée.
